2025-06-14 夜晚，窗外雷声不断。直到我无论如何都连不上自己的 NAS，我才打开了弱电箱。
之前出现过两次 NAS 无征兆死机的情况，重启后正常。但是这次，我重启后，发现它的风扇断断续续地转，然后自动重启。循环几次后，彻底开不了机了。

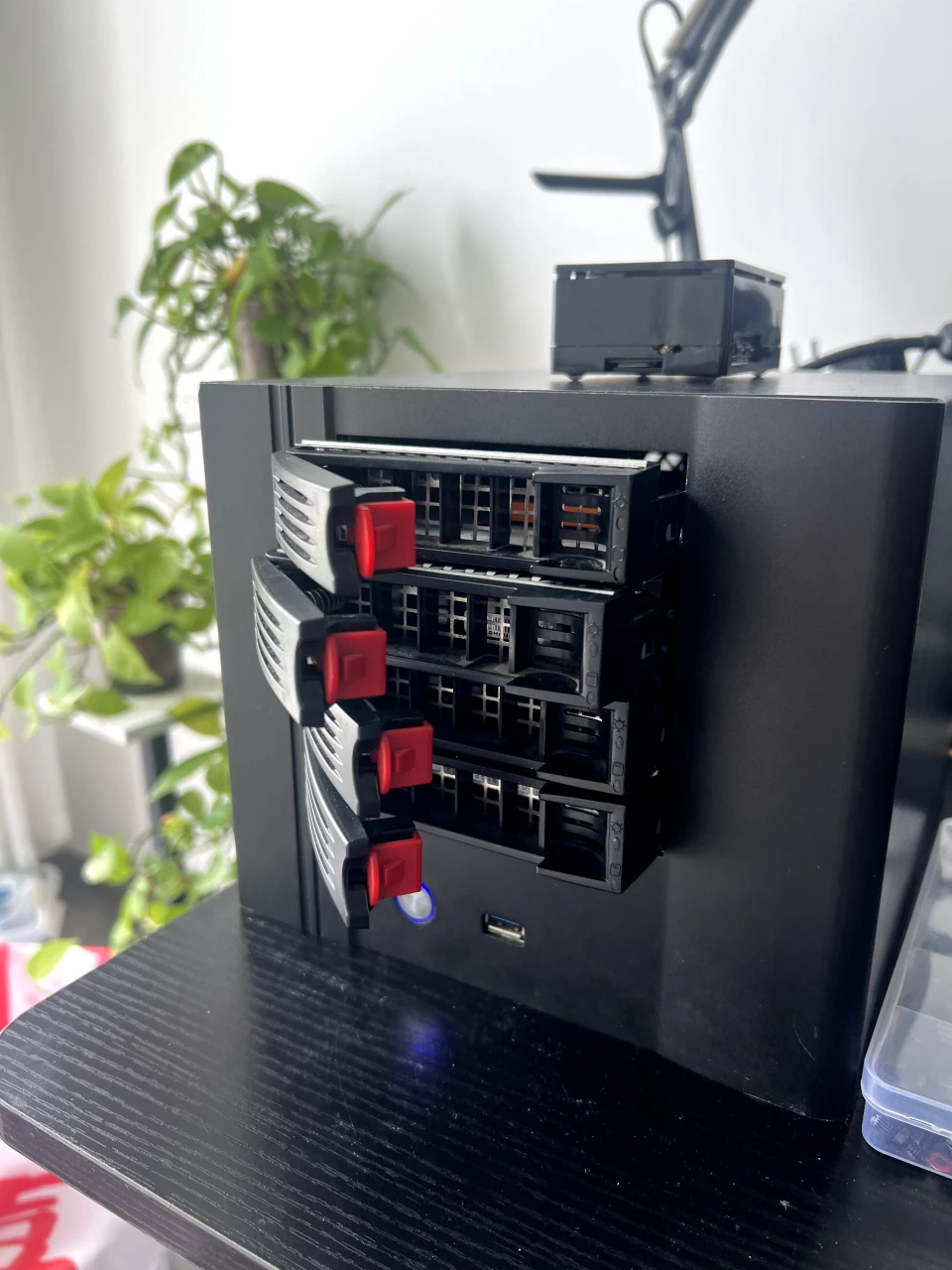

第二天，我拿着它去了电脑城，经检查发现，电源和主板都损坏了。本来这种东西都是二手的蜗牛星际主机改装的，维修还不如换新；并且刚好就要到 618 了，我正好也想趁此“机会”给 NAS 升级换代，机箱留下，其他的换掉。

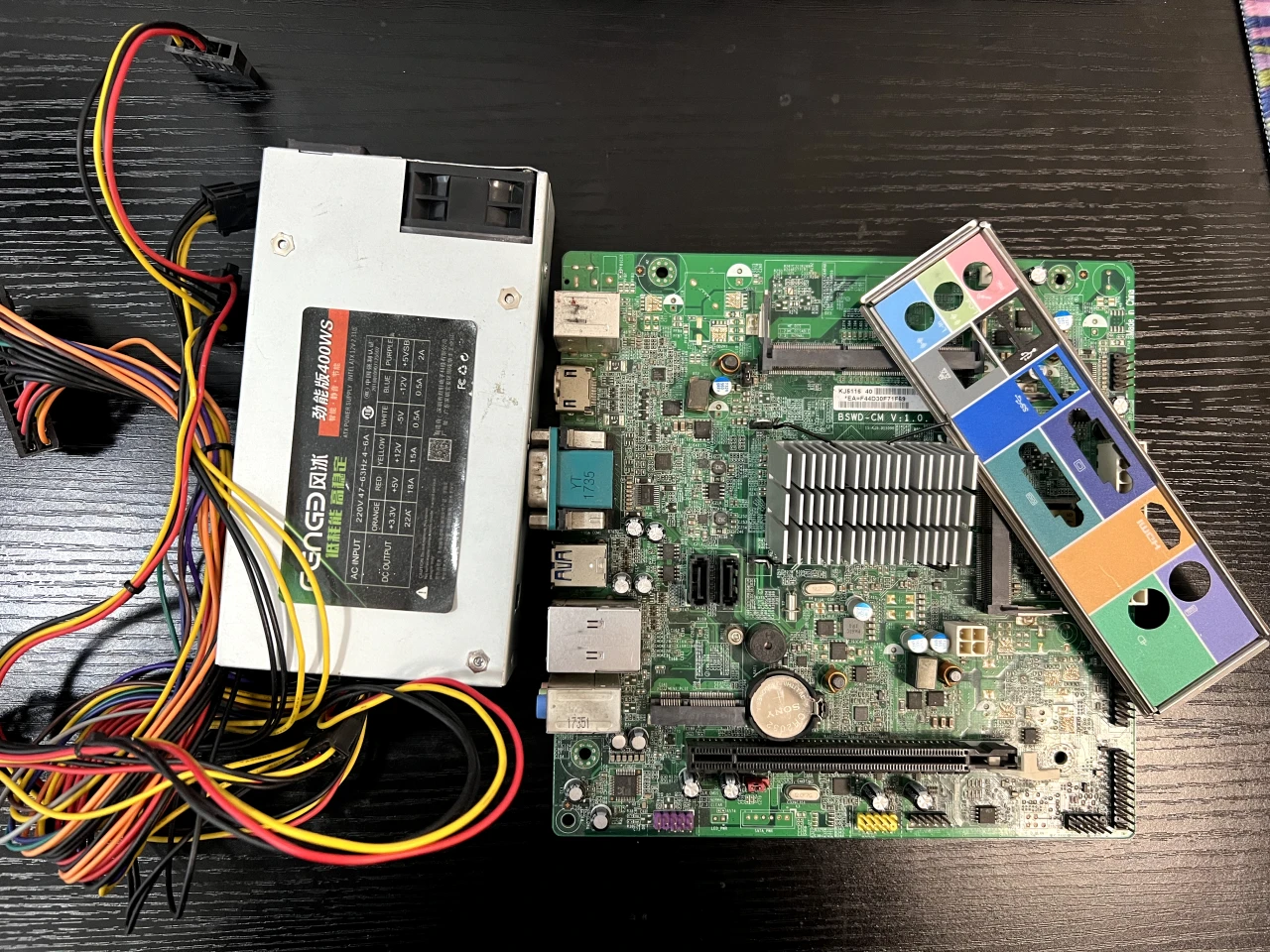

顺便说一下，之前的主板是海尔 KJ5116，对应的 CPU 是英特尔 J3160。
选型与组装
经过简单的对比，结合自身的实际需求，我决定给它上 N100 处理器的主板，这样可以兼顾性能和能耗，硬解支持也不错。
鉴于自己做 NAS 的需求，我一开始希望主板的规格如下：
- Mini ITX 尺寸
- 多一些 SATA 接口（最好有 4 个）
- 有 USB 3.0 的接口用来外接 U 盘、移动硬盘这样的设备，快速拷贝文件
- 能够接 NVMe 硬盘（能利用闲置硬盘）
- 不需要太多网口（自己本来就有路由器）
- DC 供电（以后配 UPS 方便）
- 可以装黑群晖（此前的 NAS 就是群晖系统的，我一直想迁移到飞牛 OS，但是当时创建存储池时，就算 RAID 类型选 Basic 类型，也没法在别的系统中读写，故想要迁移还要把硬盘放黑群晖上，再备一块大硬盘来临时放数据）
但是我稍微看了一下网上在售的 N100 小主板，最符合条件的基本上都是多网口的，而我本来也不需要那么多网口。稍微找了一下网口少一点的，价格都到八百多了。而且，DC 供电的主板不多，能找到的在其他方面不符合要求，所以这两个要求后来就去掉了——最重要的是，考虑到要挂四块大容量的机械盘，担心 DC 供电不稳定。

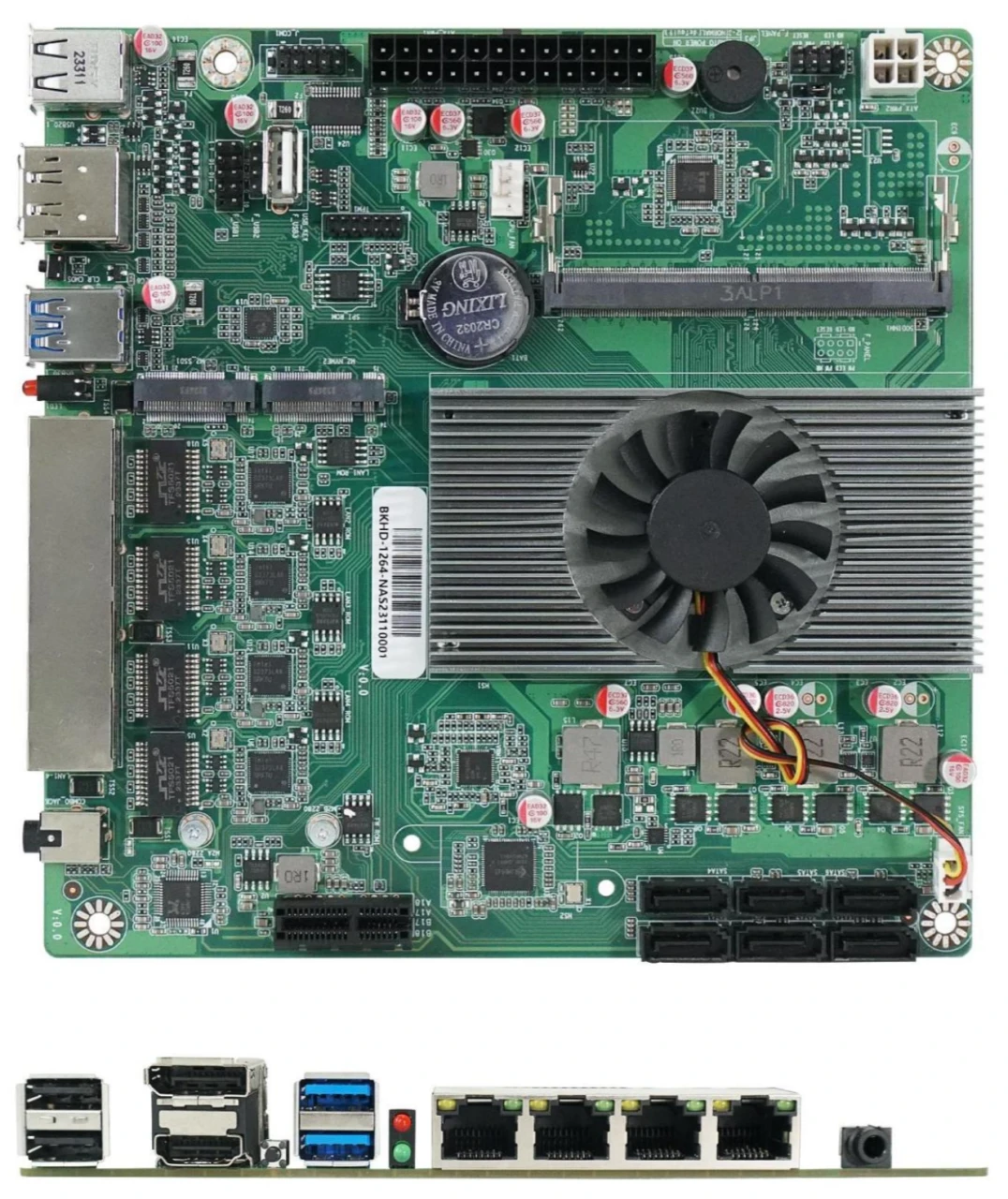

最终，我选择了倍控 1264 主板，闲鱼上花了 678.97 元。
这块主板自带散热器，但是需要 DDR5 4800MHz 的笔记本内存。因此，我还在闲鱼上买了内存条和电源：
- 内存条：Ramaxel DDR5 12GB 4800，106 元
- 电源：FLEX 1U 规格，250W，49 元

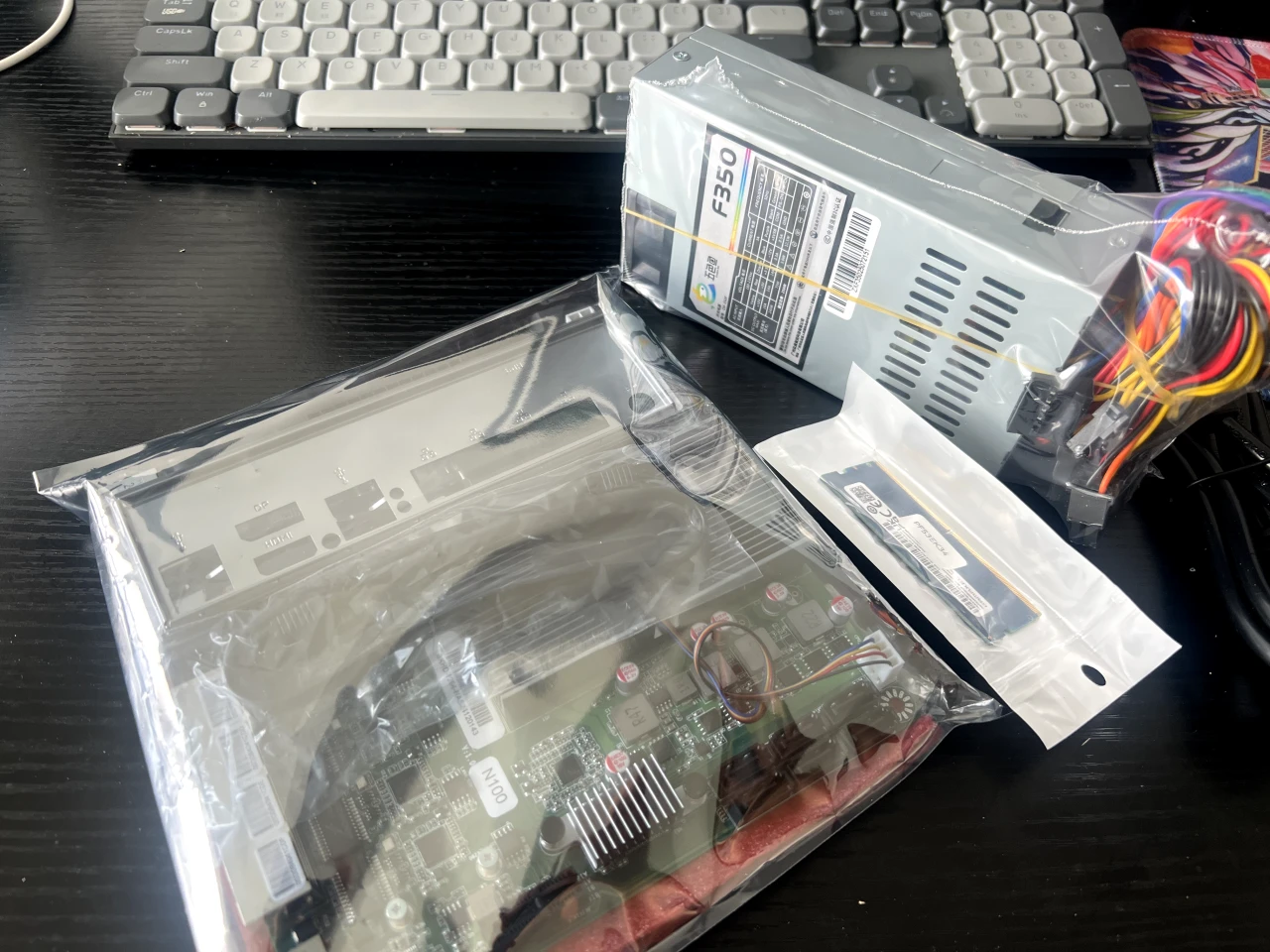

内存条的商家一直没发货，我催了三天才发货，因此直到 6 月 22 日，收到内存条后，我才得以组装机器。

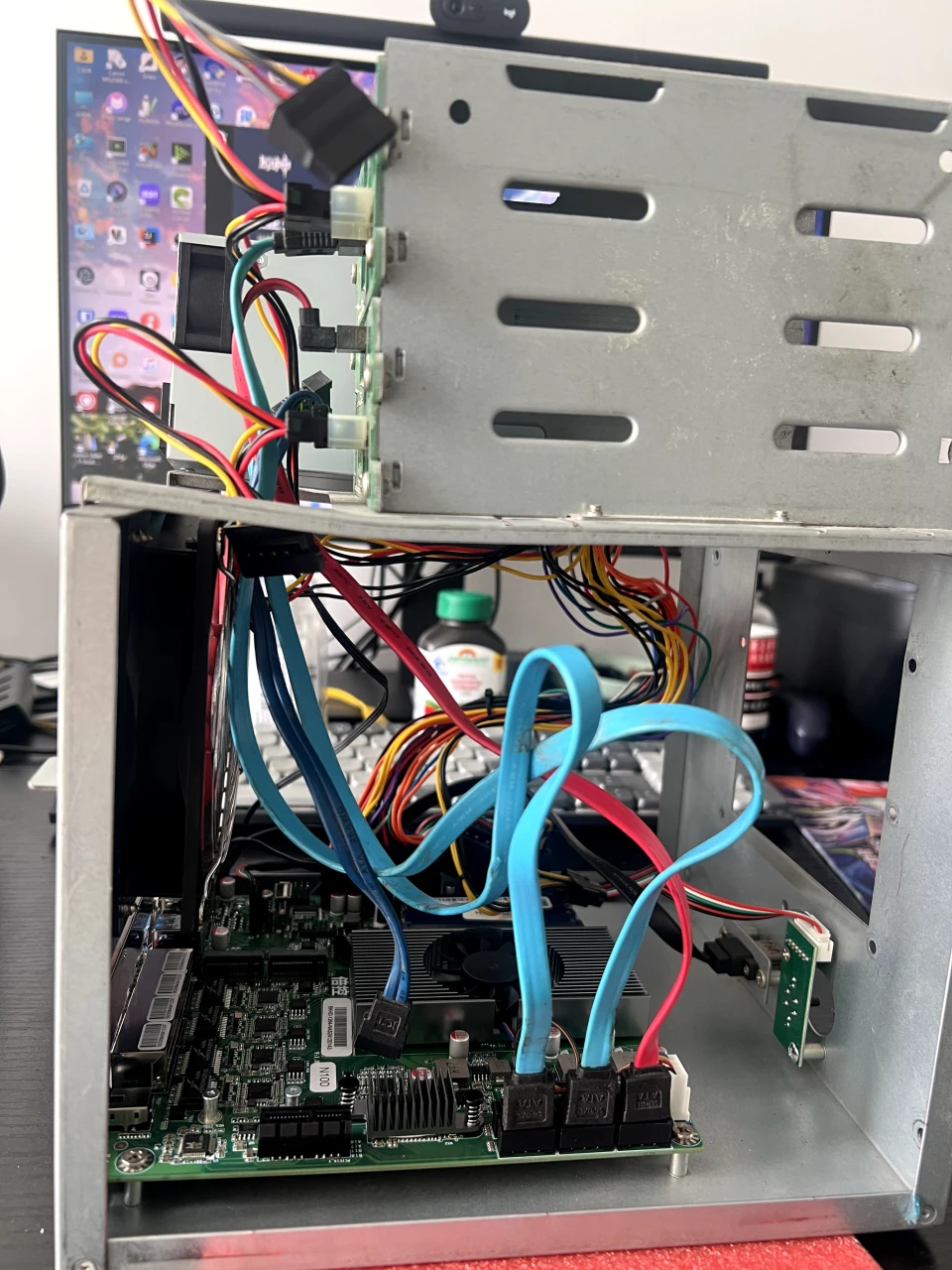

组装过程并没有什么特殊的注意事项。中途安装 NVMe 硬盘时发现没有导热胶条，所以跑到电脑城买了一条，花了 5 块钱。

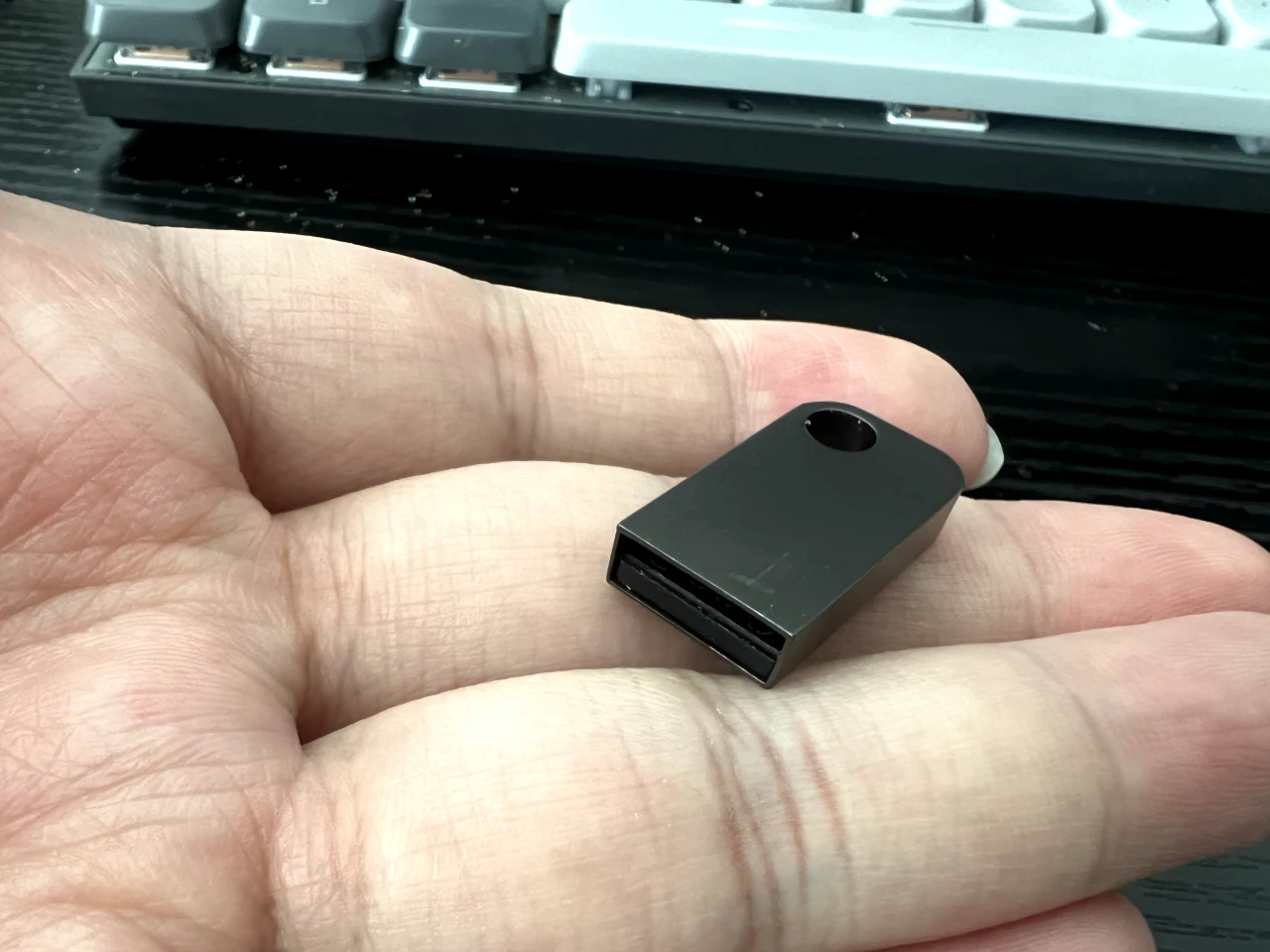

另外，装机的时候，我发现主板上有一个 USB 接口，想着利用它，从这里插 U 盘引导黑群晖；但是我目前有的 U 盘都太大了，受限于硬盘笼的结构，没法插上去，于是买了块尺寸非常小的 U 盘，花了 11.67 元。
硬要说有什么困难，那就是硬盘笼最上面的 SATA 接口的塑料件连接不牢易脱落了。好在结构上没什么损坏，只要插上去就能用。
这块主板默认上电自启，而且 BIOS 里面不能关闭，要用硬件跳线关闭。因为我就是要上电自启，所以不用管这方面。
安装 Windows 11
我并没有急着装黑群晖，因为实际上我还没想好安装方式——物理机安装，还是虚拟机？虚拟机用哪个平台？
在想好之前，我先安装 Windows 11，运行一些测试软件，简单测试性能。

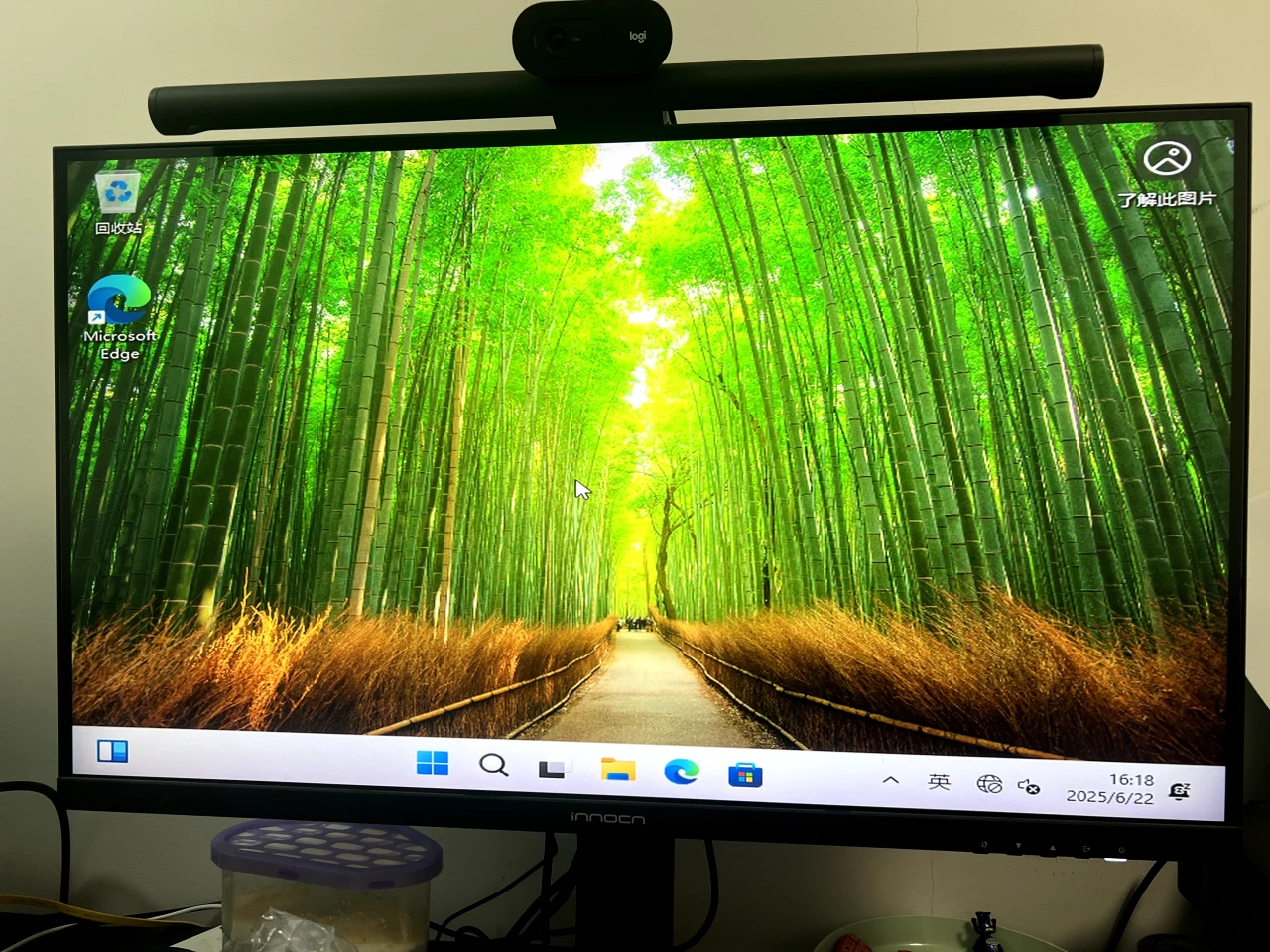

进入 OOBE 后，我才发现，网卡要另外装驱动。不知道怎么回事，这次居然能够安装过去，没有要求登录微软账号。因此，安装完毕，也没法联网安装核显驱动，一直使用基础的显示驱动。
查了官方介绍，它的网卡是 Intel i226。从别的电脑下载驱动，安装后，就能够通过 Windows 更新安装核显驱动，显示正常了。

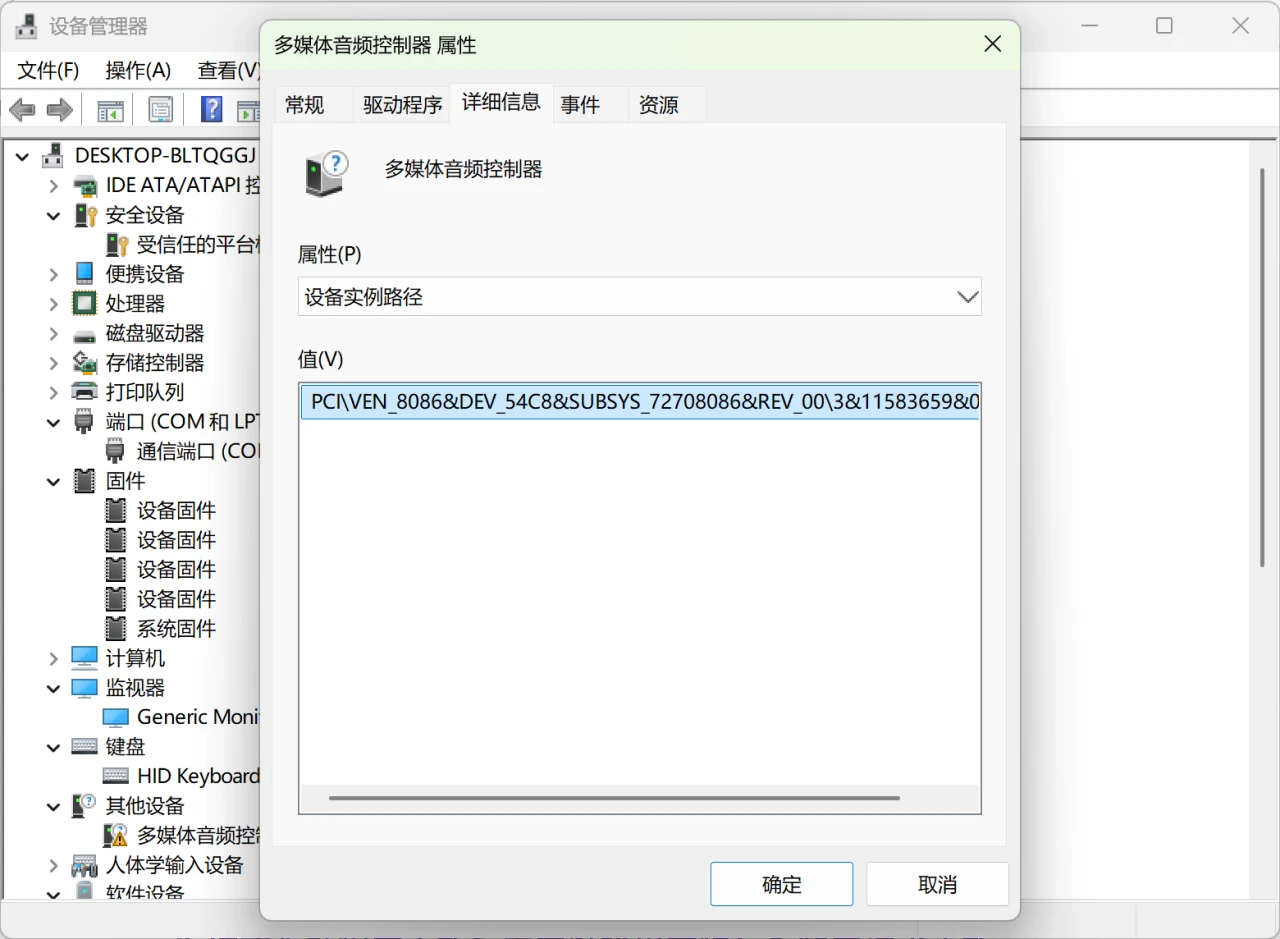

但是这时又有一个问题：没有声音。查设备管理器，发现有未知的“多媒体音频控制器”设备。
经查找，发现是 Alder Lake-N PCH High Definition Audio Controller。但是我想方设法也没法单独安装它的驱动，最后无奈求助于驱动精灵，才发现是 Intel SST 的问题。
从驱动精灵下载太慢了，我就在网上找驱动。英特尔并未提供这个驱动，不过其他电脑厂商有。我下载了联想的 ISST 驱动，原先因为它会检查主板厂商而拒绝运行，没想到能够安装，而且安装完毕后确实解决问题了。
花屏

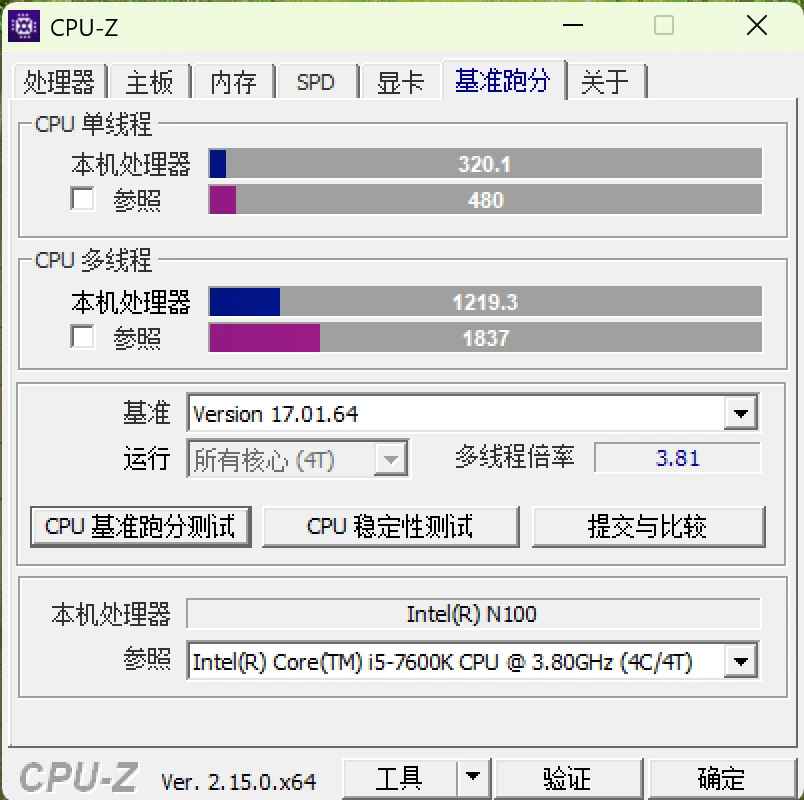

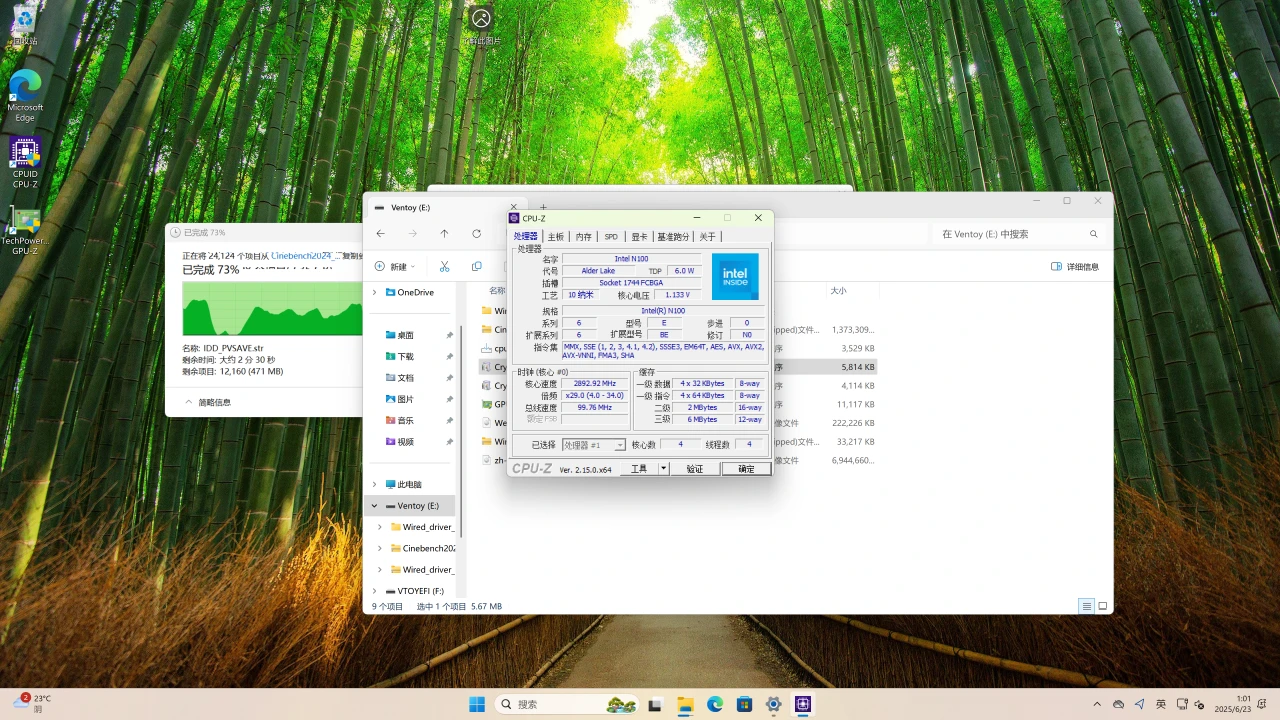

时间精力原因，我并没有做全面完整的硬件测试。比较顺利的就一个 CPU-Z 里面的基准测试了：单线程 320.1 分，多线程 1219.3 分，多线程倍率 3.81。
之后我还想测 Cinebench。到这里我才发现一个非常大的问题：测试过程中会突然花屏，无法进行任何操作，只能重启。
实际上花屏的问题，不测试的时候也偶尔会出现；但是跑 Cinebench 时，必定会花屏。
我起初以为是过热，于是监测硬件状态。但是我发现在花屏前，没有硬件上的异样。后来查找资料，发现很可能是内存问题。我手头就一块刚买的 DDR5 内存条，没法换别的内存条测试，只好用 memtest86+ 测试，结果正常。
我询问 Deepseek，彻底重新安装了核显驱动，也无济于事。处理器诊断工具也未发现异常。
这里插一句：千万不要随便开 BIOS 里面的看门狗相关的配置，否则电脑会无限重启。好在这块主板清空 CMOS 很方便，按背板的按钮就行了。
无奈，我想把主板寄回到卖家。卖家说大概率是内存问题，但我没有可替换的内存条，所以让我先把系统装到 NVMe 硬盘上看，仍然会花屏。于是我就把主板寄了过去，花费运费 11.5 元。
卖家复现了我的问题，不过换了一根内存条后，就正常了。我也不知道为什么原先那根能通过测试的内存条就不行，估计是不兼容吧。我找了同款，价格比卖家报价低一点，于是我就购买了卖家测试用的同款内存条：枭鲸 笔记本 DDR5 16GB 4800MHz 内存条，花了 209 元。之所以选 16 GB，是因为我能买到最小的就 16 GB 了。

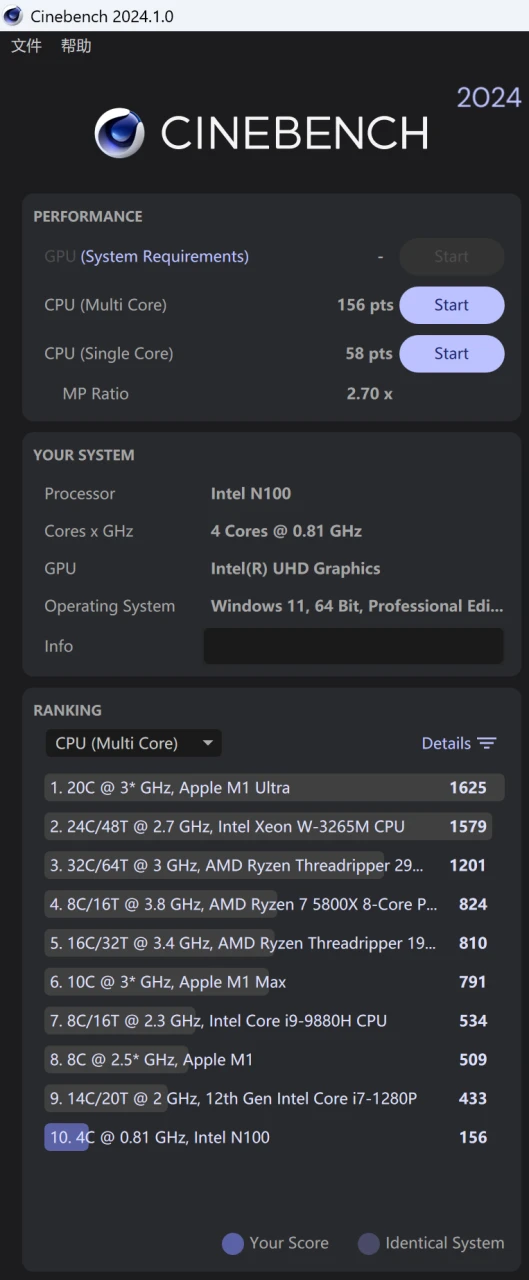

寄回来后换内存条再测试，就没有花屏的问题了。测试结果：多核 156 分，单核 58 分，多核倍率 2.7。
黑群晖测试
此时我还是纠结是直接装黑群晖，还是安装虚拟机系统。反正 U 盘已经到货了，就拿它装黑群晖的引导吧。
我用的是 GXNAS 提供的引导，使用 SA6400 机型的引导。根据买二手 NAS 时，引导 U 盘里面的 SN、MAC，改 user-config.yml。然后把 U 盘插到主板上的接口就行了。

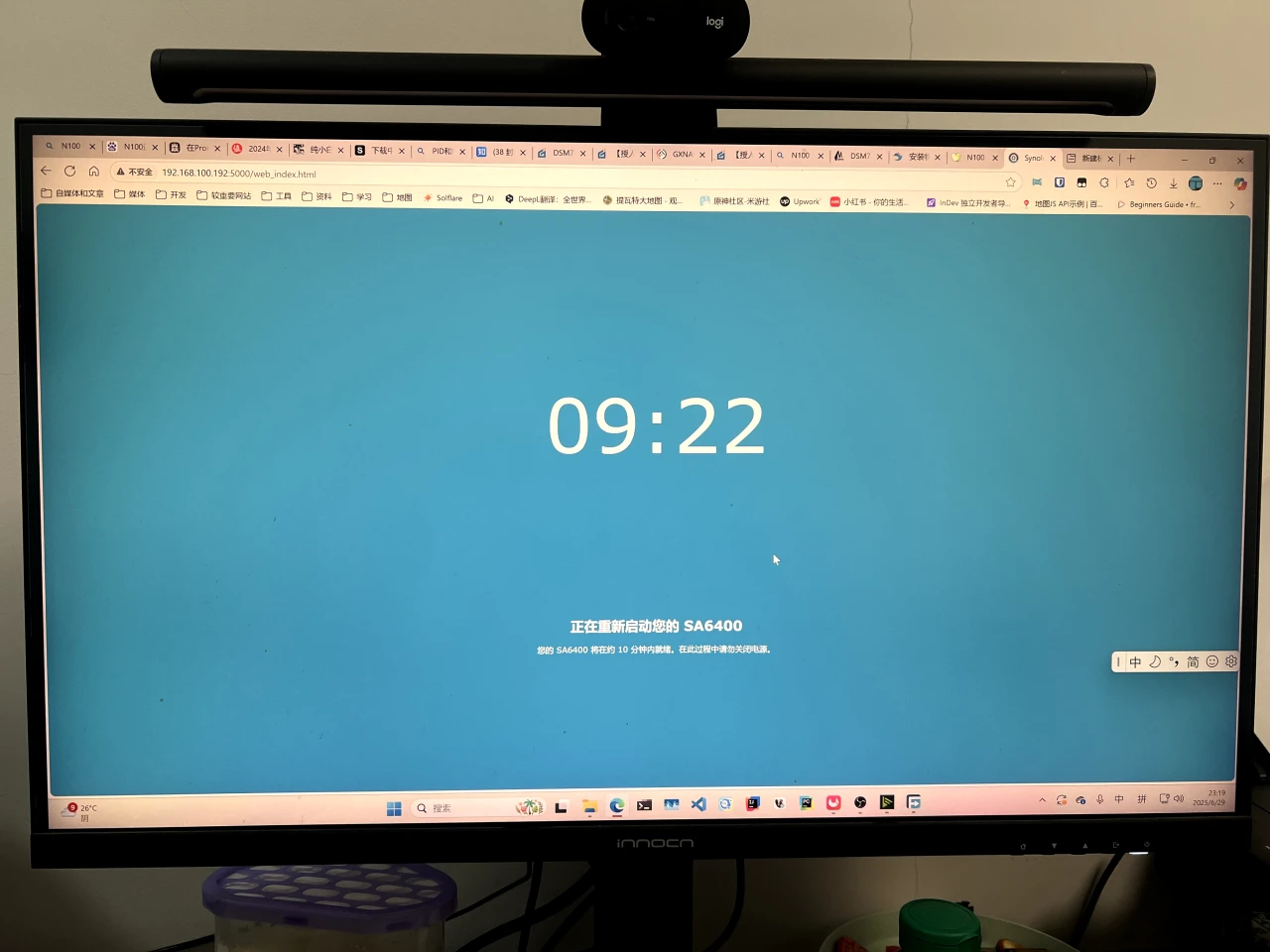

此后的过程没什么好说的，网上都能找到教程，而且绝大多数都是图形化的界面。

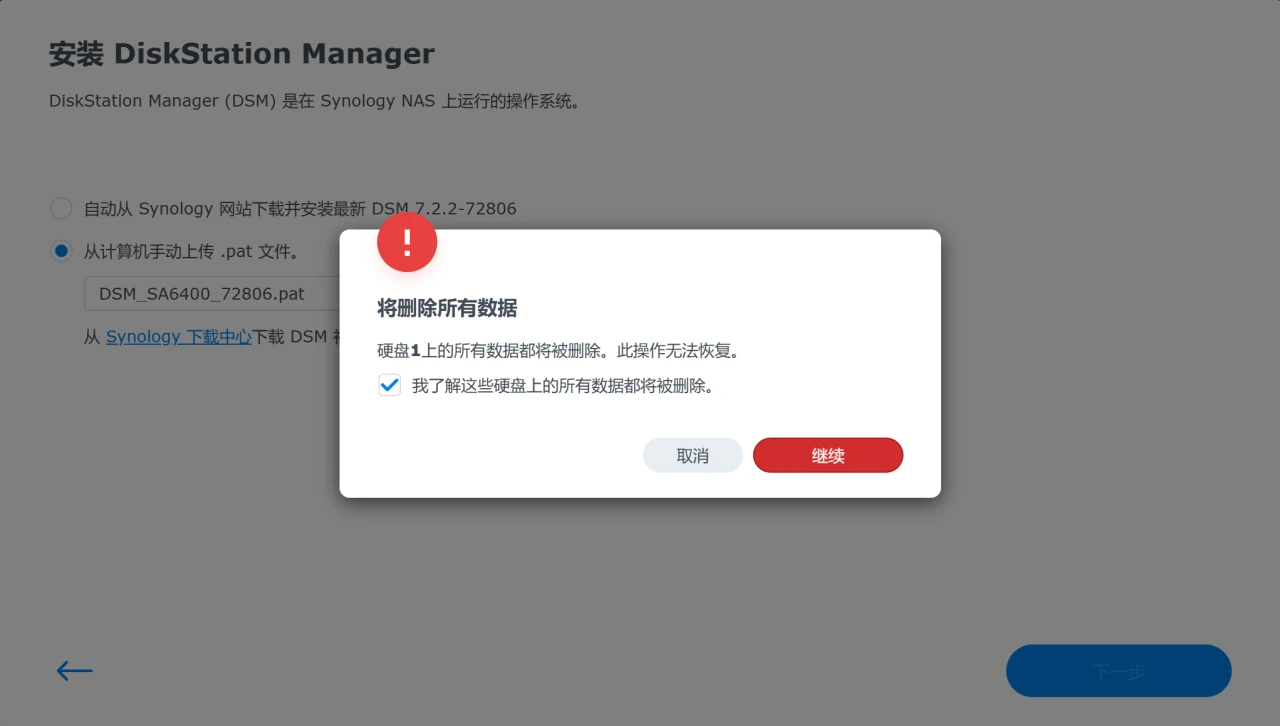

但是一定要注意删除数据的提示。我原本以为它说的“磁盘 1”指的是自己的 SATA 硬盘，就把它们都弹了出来。结果它删除的是 NVMe 硬盘的全部数据。当时我的 NVMe 硬盘里面还装了自己往期的视频成品文件，担心上次雷击导致原始数据损失（目前为止 NAS 的硬盘数据都是生死未卜），就留着这些文件。谁料想，居然是这一步误删了。这一步群晖没有说硬盘 1 的详细信息，让用户分辨是否要删除数据，是一个优化项。

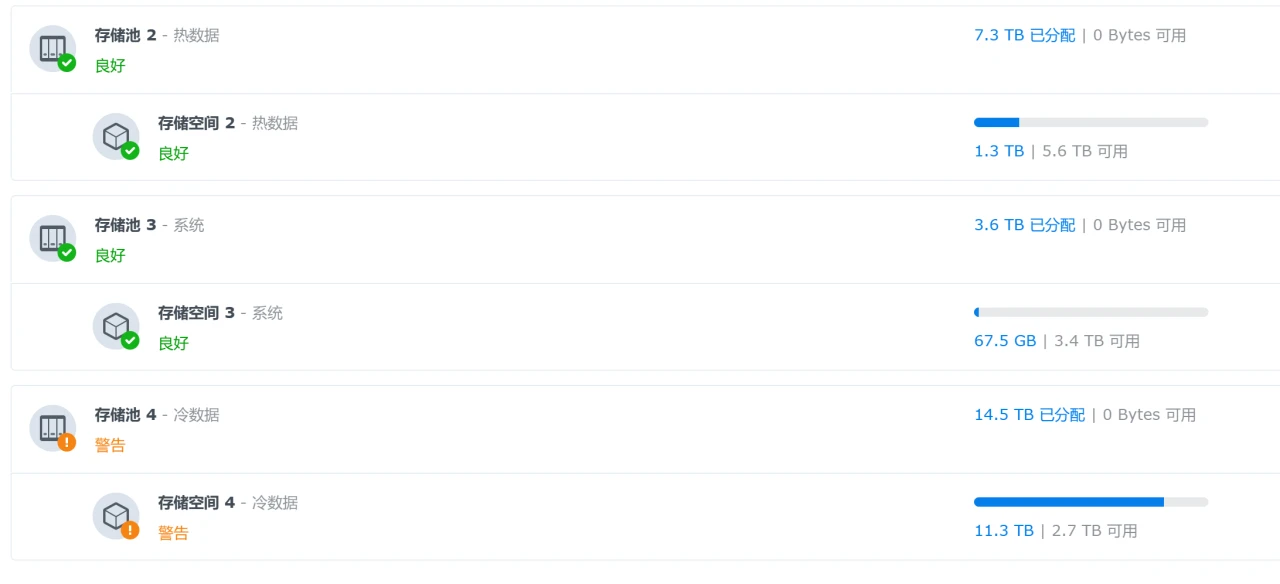

好在后来那些大硬盘里面的数据没事，恢复挂载也很方便。
至于系统，使用没什么问题，硬解、相册没有问题。
安装 PVE
这时，我决定装虚拟机，将这台 NAS 搞成 All in One（AIO）的设备，利用主板上的四个网口，同时负责路由器和 NAS，并且能够开多个其他虚拟机。这样一来，就不需要再开一台路由器了。

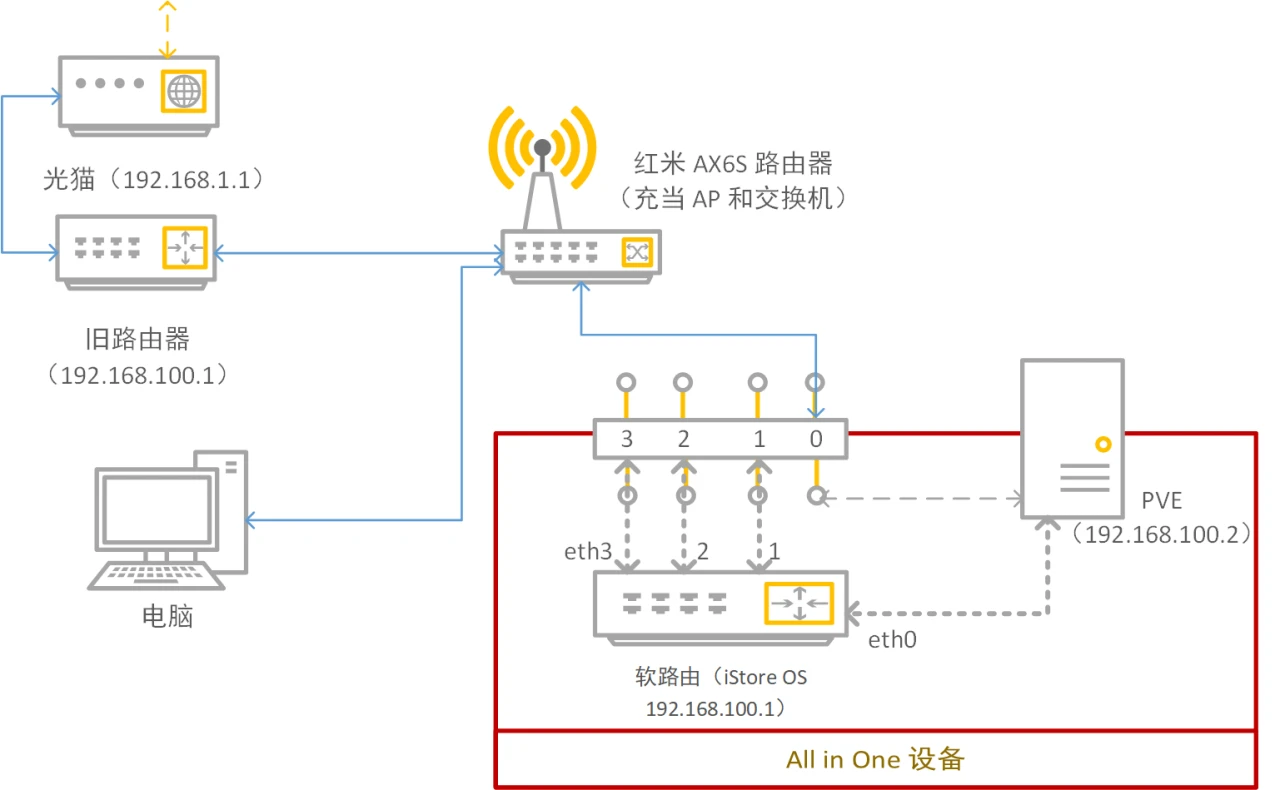

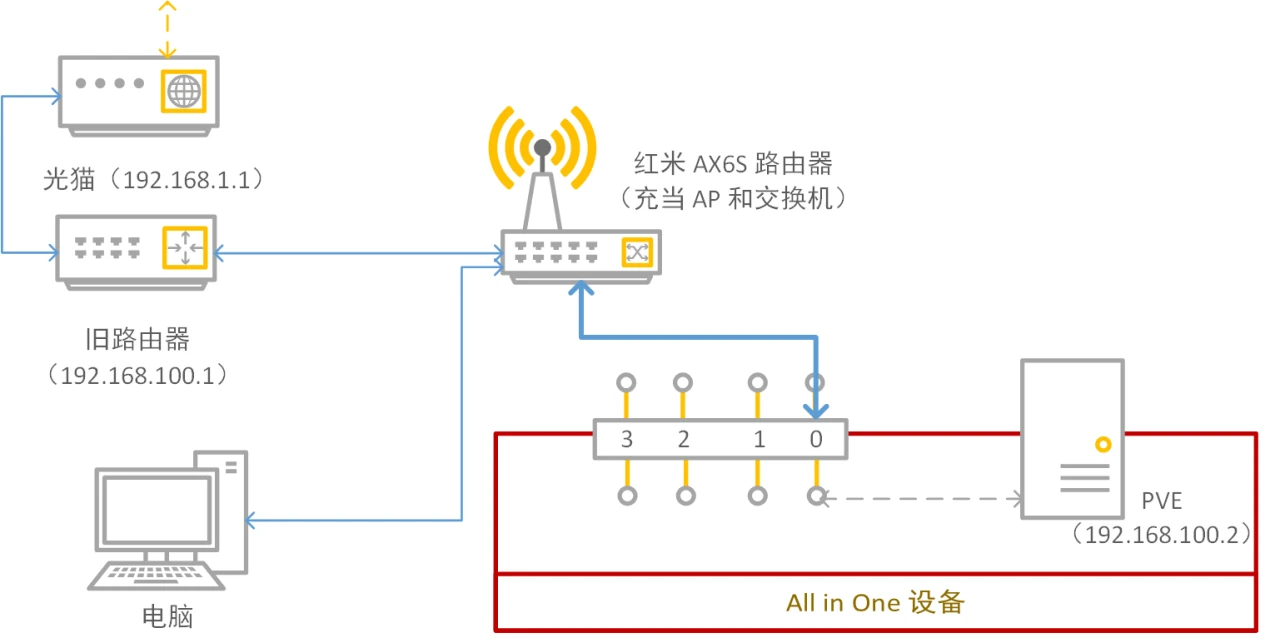

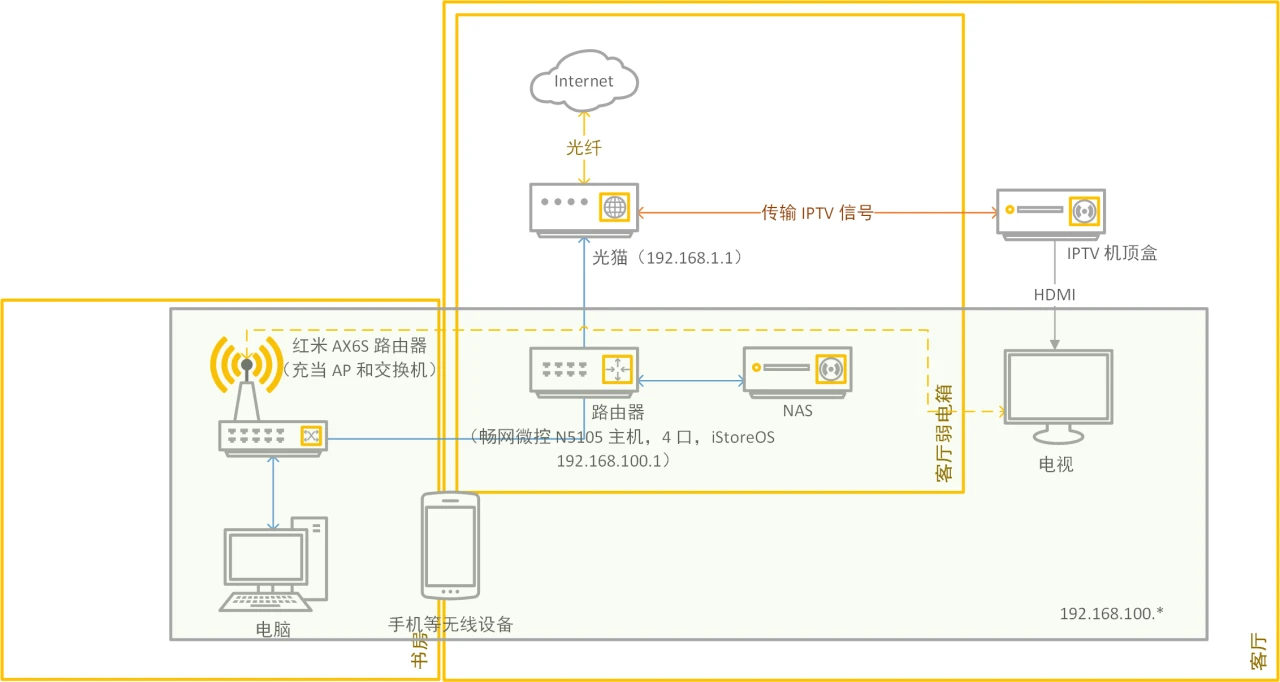

在此之前，家里的网络图如下：
我用的虚拟机管理系统是 Proxmox VE（PVE），开源，据说对核显虚拟化支持比较好。
主板上的四个网口从左到右的编号为 0、1、2、3，我们选择 0 号口为管理口：
安装时要注意，默认情况下它需要清空一整块硬盘，同样也不好看出来硬盘信息。为了不误伤其他硬盘的数据，需要临时弹出。

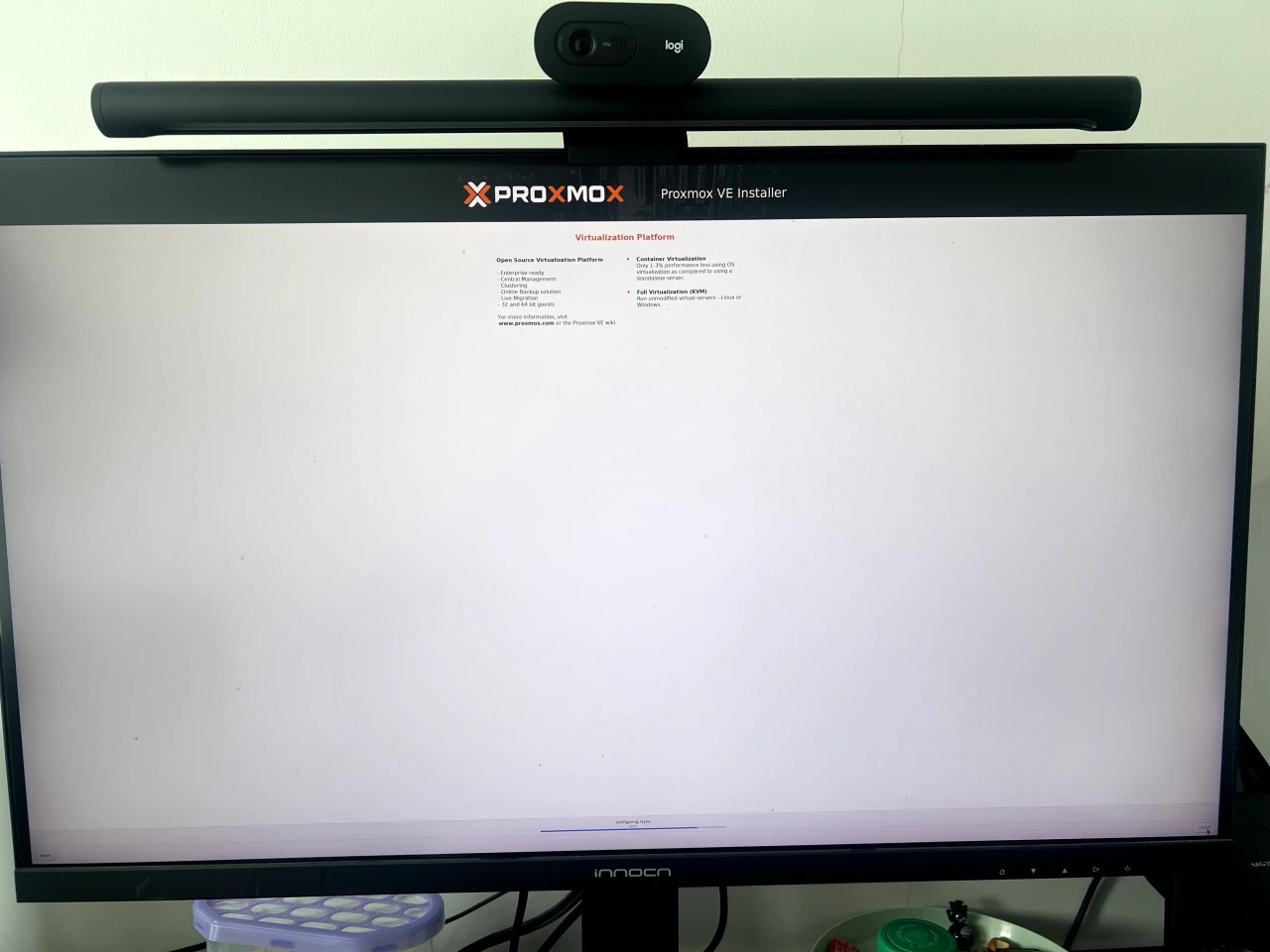

有一点需要吐槽：在 4K 屏幕上，安装界面的字太小了，根本看不清。
安装软路由
安装好 PVE 后，首先安装的就是基于 OpenWRT 的 iStore OS。官方详细介绍了它在 PVE 上的安装步骤。我将它作为主路由，但是没有像教程里面添加虚拟网络设备，而是添加对应的 PCI 设备。
接下来算是非常麻烦且凶险的环节了，因为涉及到网段的变化，加上软路由在虚拟机中，很容易导致主机失联。我找到了一个写得比较详细的资料，参考此方法尝试。
此前我启动 iStore OS 后改过网段，但是那是在连着此前的路由器的情况下才改的（那个路由器的网段是 192.168.100.0，和 iStore OS 默认的冲突了）。要做成主路由，肯定要让它直接连接光猫的。而光猫路由的网段是 192.168.1.0，PVE 设置为静态 IP 192.168.100.2，切换网络后是连不上 PVE 的。

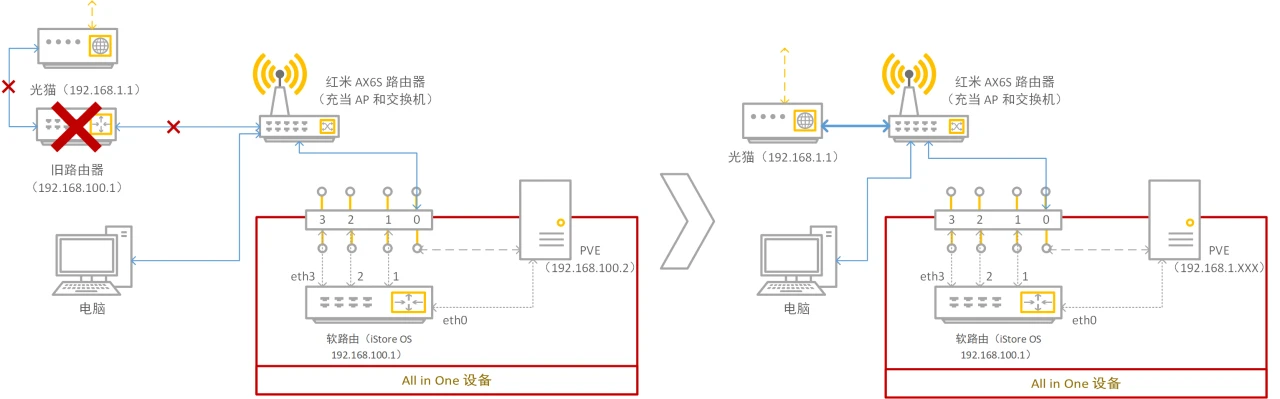

我先去掉软路由，让光猫直连充当 AP 和交换机的路由器，PVE 的管理接口也连它：
查阅资料后，我算是搞懂了要改哪些地方：
/etc/network/interfaces，改 IP、子网掩码、默认网关：1
2
3
4iface vmbr0 inet static
address 192.168.1.XXX
netmask 255.255.255.0
gateway 192.168.1.1/etc/hosts，改pve.lan映射的 IP 地址：1
192.168.1.XXX pve.lan pve
上面的 XXX 是当时某个没使用的地址。原文还提到改 /etc/issue，但那只是启动时的提示信息，不影响实际功能。
然而我发现，重启后，仍然连接不上 PVE 的网页端，SSH 倒是能够访问。
参照 https://blog.csdn.net/u011781521/article/details/135926563 和 https://www.liujason.com/article/565.html 的方案，我试图重启服务：
1 | systemctl restart pveproxy pvedaemon |
排查出来一个问题：
1 | journalctl -xeu pve-cluster.service |
1 | Jun 30 13:18:01 ding-pve pmxcfs[2698]: [main] crit: Unable to resolve node name 'ding-pve' to a non-loopback IP address - missing entry in '/etc/hosts' or DNS? |
原来是之前修改 hosts 文件时，按键粘滞导致输入错误。修改后就能访问了。

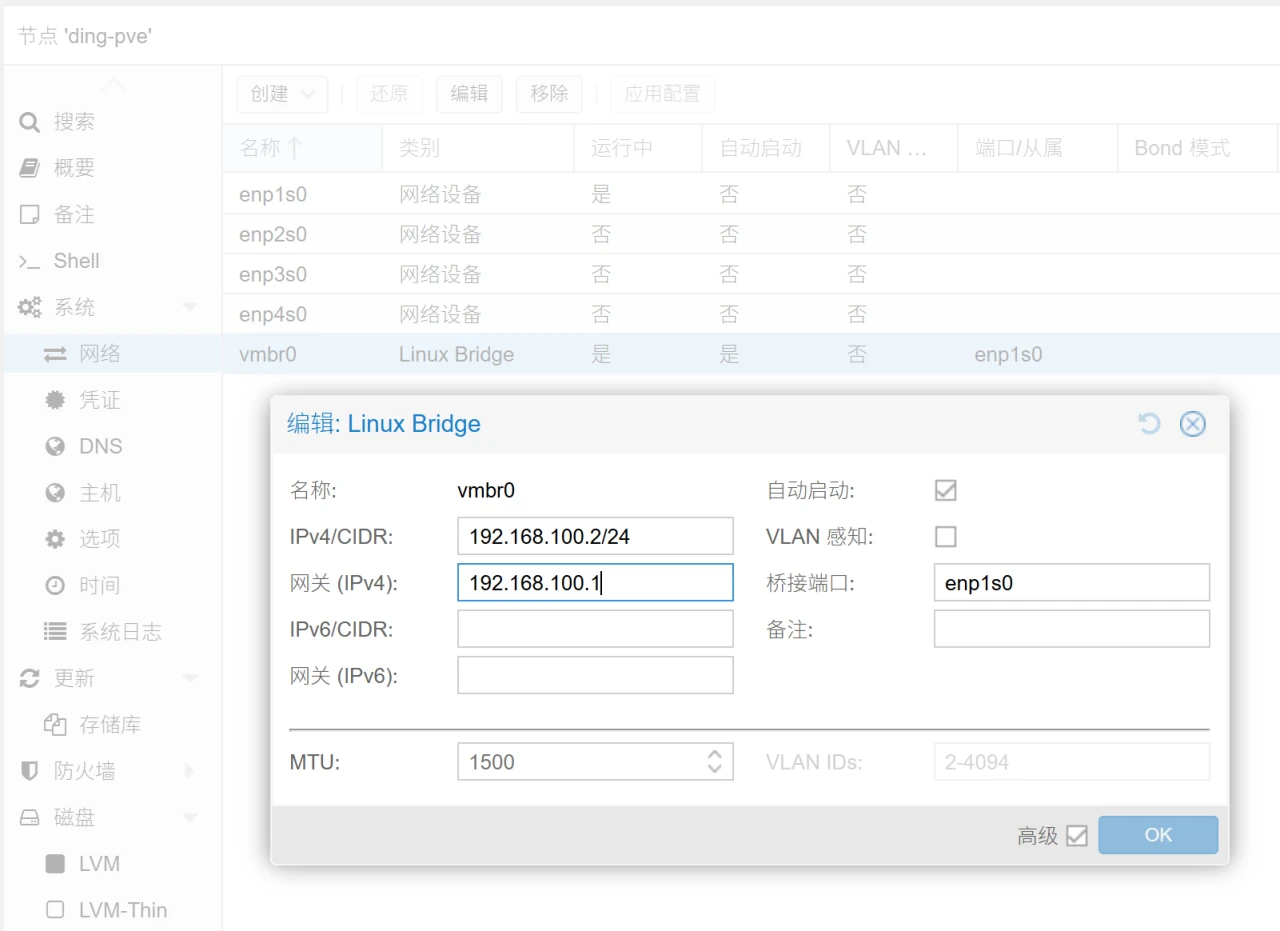

确认 PVE 和 iStore OS 配置正确后，我开始照教程更改节点的 vmbr0 网络的属性：
- IPv4：
192.168.100.2/24 - 网关（IPv4）：
192.168.100.1
保存并应用后，就不能通过现有的方式连接机器了。此时切换连接，将电脑连到 AIO 主机的其他任何一个接口（我选择接口 1）：
大约过了十分钟，我才成功连接到 iStore OS 上。此时在网口设置里面，把 eth0 设为 LAN 口，找一个口设为 WAN 口（我选择 eth3，对应最右边的接口）：

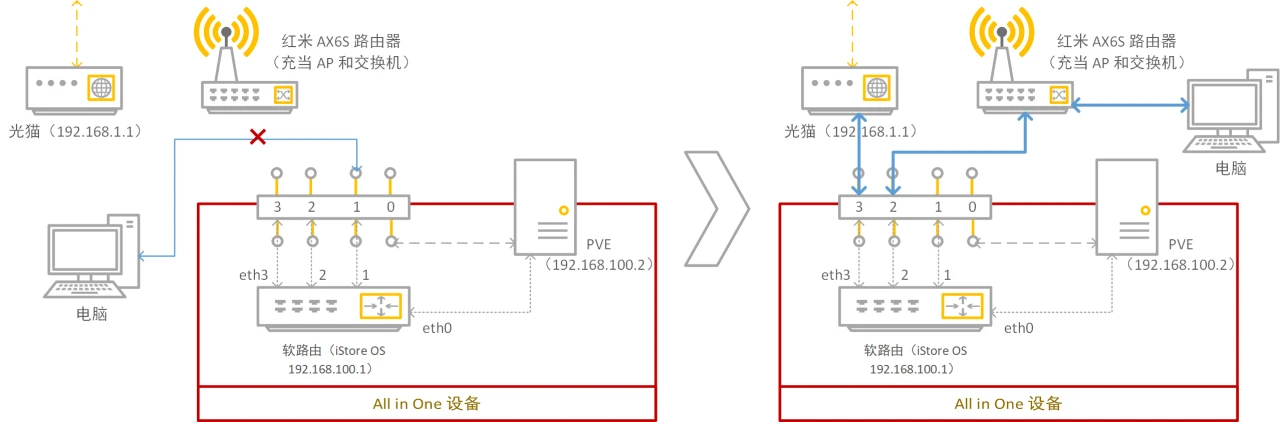

然后切换连接，光猫连接 AIO 刚才设置的 WAN 口，AIO 的 LAN 口连到充当 AP 和交换机的路由器，这个路由器连到电脑上：
之后就可以正常设置软路由，使其能够联网了。

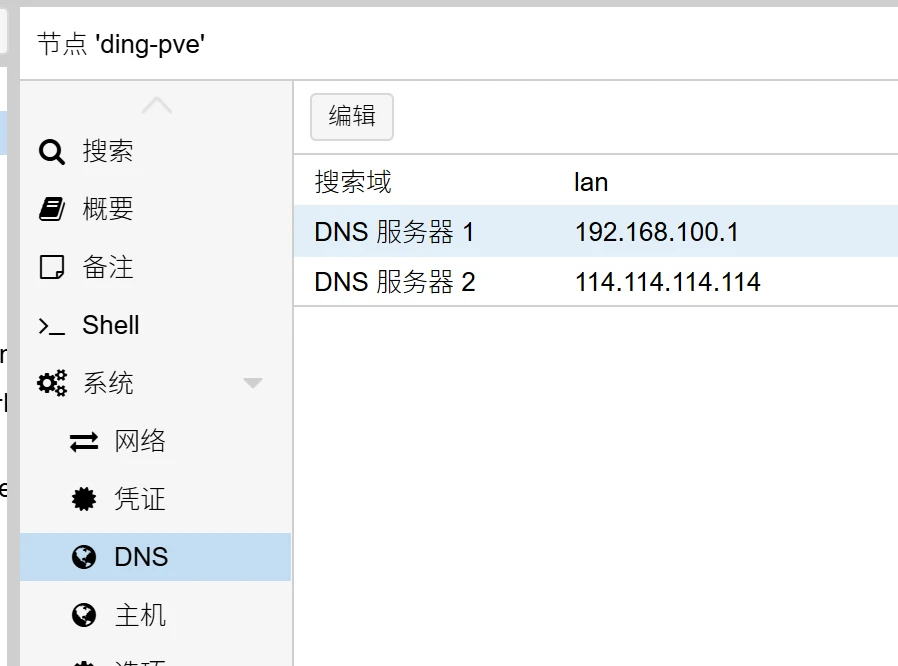

此时，如果你想在 PVE 安装软件包，可能会发现连不了网。经检查，发现是网关和 DNS 未改。改了之后就正常了。
安装黑群晖
相比于前面的软路由，黑群晖的安装真的简单。参照 GXNAS 的教程就完事了。至于怎么把现有的硬盘给黑群晖的虚拟机，有两种方式：
如果可以的话，我推荐后者。不过我想把一些磁盘另作他用，所以还是选择了前者。
首先查看 PVE 连接的硬盘：
1 | ls -l /dev/disk/by-id/ |
1 | lrwxrwxrwx 1 root root 9 Jul 2 23:16 ata-HUH728080ALE601_VLH2TX4Y -> ../../sdb |
需要关注不带编号的硬件。记下前面的全称，如 ata-HUH728080ALE601_VLH2TX4Y。
要把对应的硬盘映射给虚拟机，执行下面的命令：
1 | qm set 虚拟机编号 --sata通道ID /dev/disk/by-id/硬盘全称 |
如：
1 | qm set 101 --sata2 /dev/disk/by-id/ata-HUH728080ALE601_VLH2TX4Y |
就是把 ata-HUH728080ALE601_VLH2TX4Y 硬盘映射给编号为 101 的虚拟机的 SATA 2 通道上。

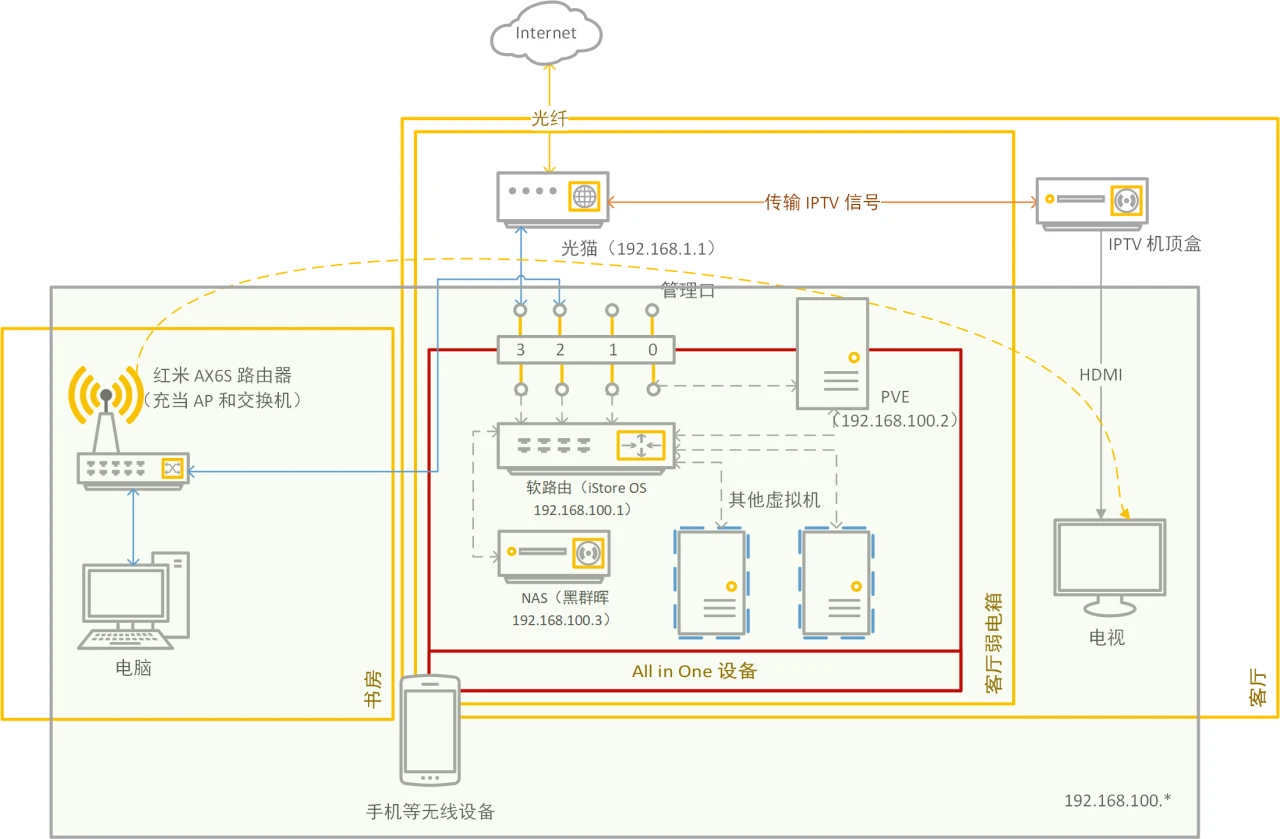

至此，网络图如下：
核显共享
这个是重头戏。
我另外安装了 Windows 11，随即开始测试核显共享。对于 N100，使用 SR-IOV 共享其核显。过于复杂，我就省去中间查阅大量资料和遇到的问题的过程吧。
安装 GitHub 上的 strongtz/i915-sriov-dkms 可以开启 SR-IOV，这个项目也详细写明了安装过程。
在 PVE 上安装
不要直接复制粘贴代码，其中一些变量要根据实际情况修改。
安装构建工具：
1
apt install build-* dkms
安装头文件（版本号要根据系统的 Linux 版本来，可以通过
uname -r查看）：1
apt install proxmox-headers-6.X proxmox-kernel-6.X
下载 deb 包（这一步还请到项目主页查看最新的链接）：
1
wget -O /tmp/i915-sriov-dkms_XXXXX_amd64.deb "https://github.com/strongtz/i915-sriov-dkms/releases/download/XXXXX/i915-sriov-dkms_XXXXX_amd64.deb"
安装 deb 包：
1
dpkg -i /tmp/i915-sriov-dkms_XXXXX_amd64.deb
编辑
/etc/default/grub，修改GRUB_CMDLINE_LINUX_DEFAULT字段，添加：1
intel_iommu=on i915.enable_guc=3 i915.max_vfs=X module_blacklist=xe
其中 i915.max_vfs 的值表示要拆分成多少个虚拟 GPU。我设置的是 3。
更新 grub 和 initramfs：
1
2update-grub
update-initramfs -u编辑
/etc/sysfs.conf，添加一行：1
devices/pci0000:00/0000:00:02.0/sriov_numvfs = X
值和第五步设置的值一样。注意前面核显的 PCI 地址，虽然一般来说不会有错，但是还是检查一下是不是
00:02.0：1
lspci | grep VGA
1
00:02.0 VGA compatible controller: Intel Corporation Alder Lake-N [UHD Graphics]
重启。
之后在 PVE 中，可以通过 lspci | grep VGA 查看是否有虚拟 GPU 了：
1 | 00:02.0 VGA compatible controller: Intel Corporation Alder Lake-N [UHD Graphics] |
分配虚拟 GPU

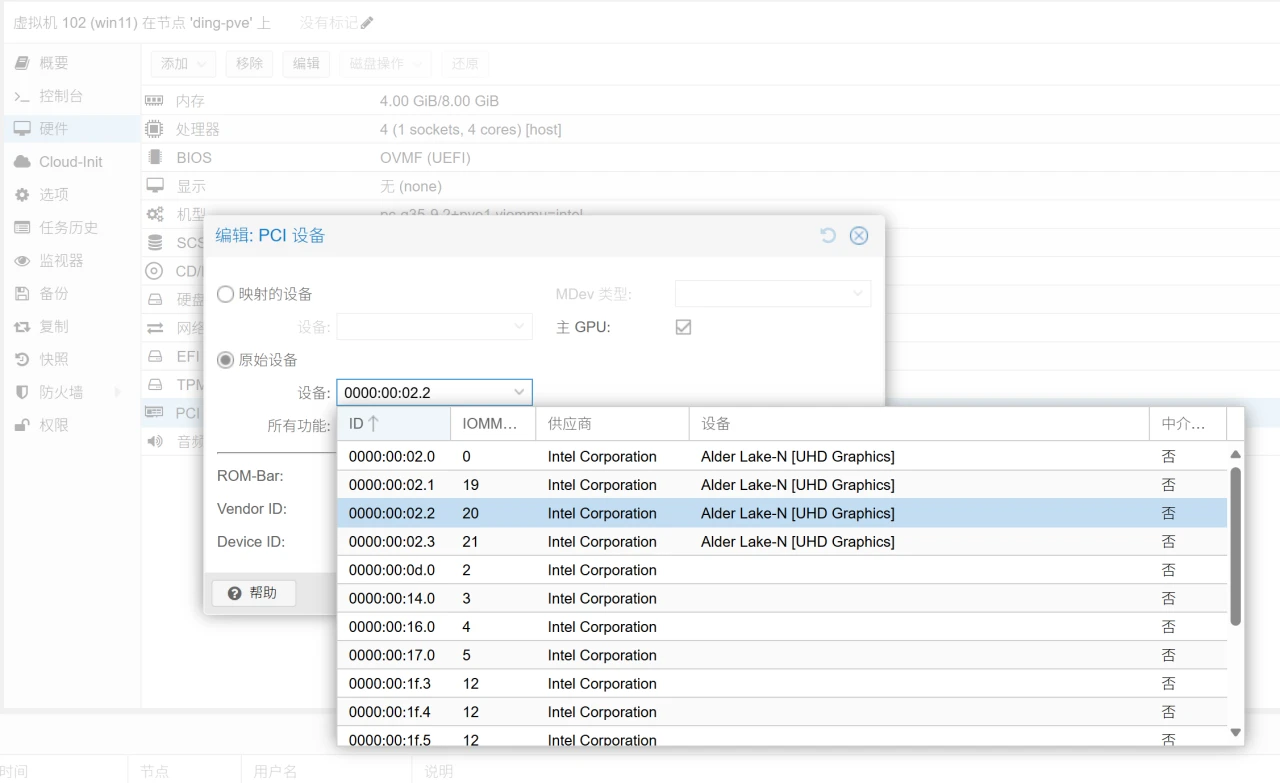

之后，在虚拟机硬件设置中，可以把对应的 PCI 设备分配给虚拟机。一定不能分配 00:02.0 这个主 GPU，否则会导致系统崩溃。而且，如果你想直通核显，要把上面的流程都逆向一遍，然后才能继续。
至于其他的一些选项，各个教程的说法不一致，一些教程甚至要求修改虚拟机配置文件，我也没法给出答案。反正我是勾选上了“主 GPU”和 “ROM-Bar”，修改不修改虚拟机配置文件似乎没什么影响。
对于黑群晖，分配好了就能用，硬解正常；对于 Windows 11，要等待安装好核显驱动。而且此后如果想要使用核显，只能通过 RDP（需设置组策略）、RustDesk 等方式，在 PVE 里面就算设置显示器，也用不了核显来硬件加速。所以要在使用前提前配置好。
但是我发现了一个非常恶性的问题：黑群晖和 Windows 11 在分配了虚拟核显后，只能启动一个，无法同时运行，其中一个运行必定会导致另一个被关闭，有时候还会导致宿主机崩溃重启。我至今也没有找到问题原因和解决方案。
Linux 虚拟机的额外安装过程
为了排查上述问题的原因，我新开了个 Debian 的虚拟机。然后我才发现，Linux 虚拟机也要照之前给的那个项目的文档进行配置。而且，对于 Debian，卡在了安装 linux-modules-extra-XXX （XXX 是版本号）上。因为这只是验证，我就换成了已经经过作者验证的 Ubuntu。
安装构建工具：
1
apt install build-* dkms linux-headers-$(uname -r) linux-modules-extra-$(uname -r)
下载安装
deb包（同样到项目主页查看最新的链接）：1
2wget -O /tmp/i915-sriov-dkms_XXXXX_amd64.deb "https://github.com/strongtz/i915-sriov-dkms/releases/download/XXXXX/i915-sriov-dkms_XXXXX_amd64.deb"

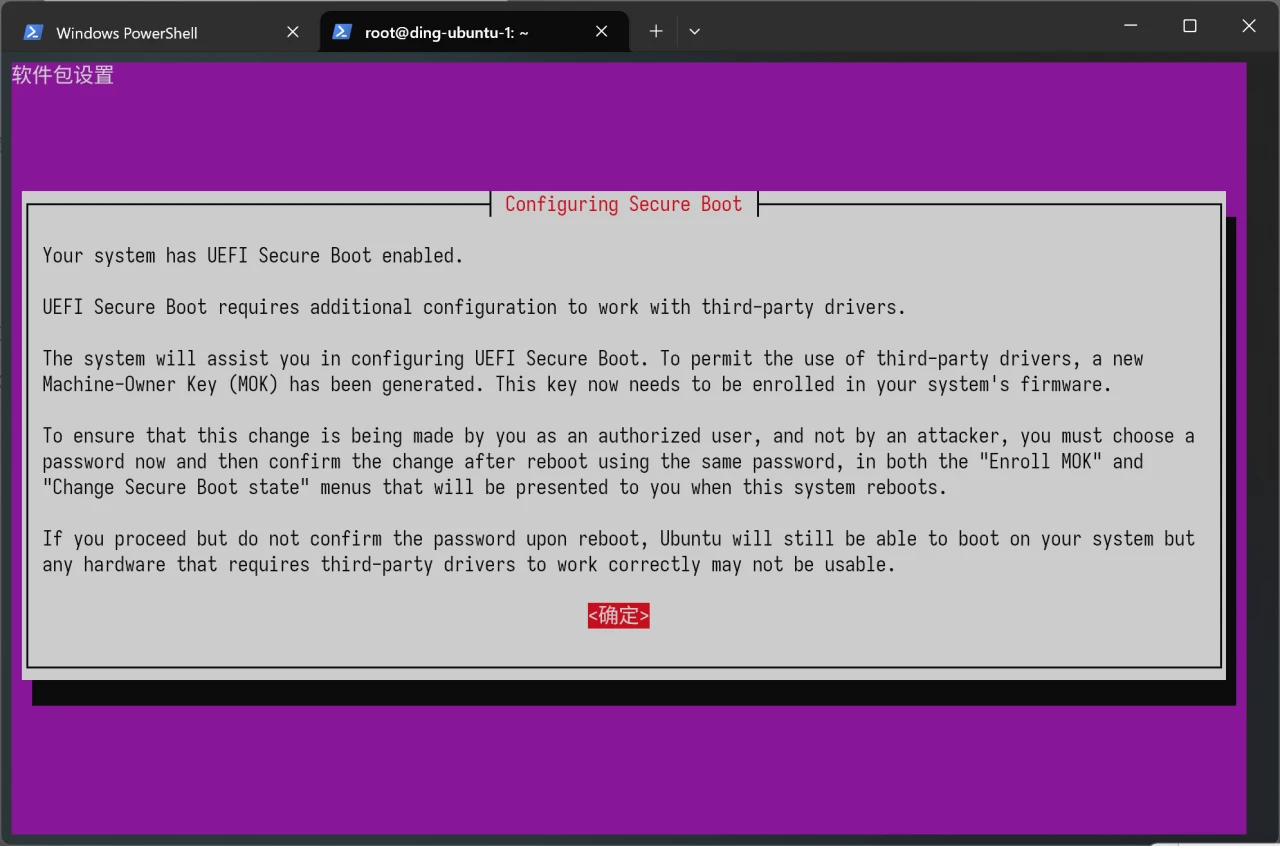

dpkg -i /tmp/i915-sriov-dkms_XXXXX_amd64.deb注意，PVE 虚拟机默认开启了安全启动，所以安装过程会提示设置密码，下一次重启要输密码（只需要输一次）。
编辑
/etc/default/grub，修改GRUB_CMDLINE_LINUX_DEFAULT字段，添加：1
i915.enable_guc=3 module_blacklist=xe
更新 grub 和 initramfs：
1
2update-grub
update-initramfs -u重启，输密码。
之后可以通过 dmesg | grep i915 看虚拟 GPU 是否被内核识别，也可以通过 vainfo 查看是否能够硬解。
查看是否硬解
可以在 PVE 上安装 intel-gpu-tools，使用其中的 intel_gpu_top 命令查看核显运行情况。
直接执行 intel_gpu_top 命令可能会报错：
1 | Failed to detect engines! (No such file or directory) |
这时可以定义设备：
1 | intel_gpu_top -d sys:/sys/devices/pci0000:00/0000:00:02.0 |
就能够查看了。
如图所示就是 Jellyfin 使用硬解的情况。
我在黑群晖和 Ubuntu 上都分配了虚拟核显，安装了 Jellyfin，并设置了硬解。发现它们能够同时运行，但不稳定，Render/3D 部分可能会爆满，然后整个机器崩溃。估计 N100 这样的小身板，不太能够承受重一点的硬解任务吧。
至于为什么 Windows 11 和黑群晖的虚拟核显不能共存，我还是不得而知。谁成功实现了可以告诉我一下，这对我还是比较重要的：我希望能够在后台用 Windows 11 跑一些要用到核显的任务（比如做 POV 的谷歌地球地图轨迹录制：虽然 Ubuntu 也能安装，但是对应的覆盖层加载器 geos 似乎只支持 Windows，原作者已不更新，我也无暇更改）。
总结

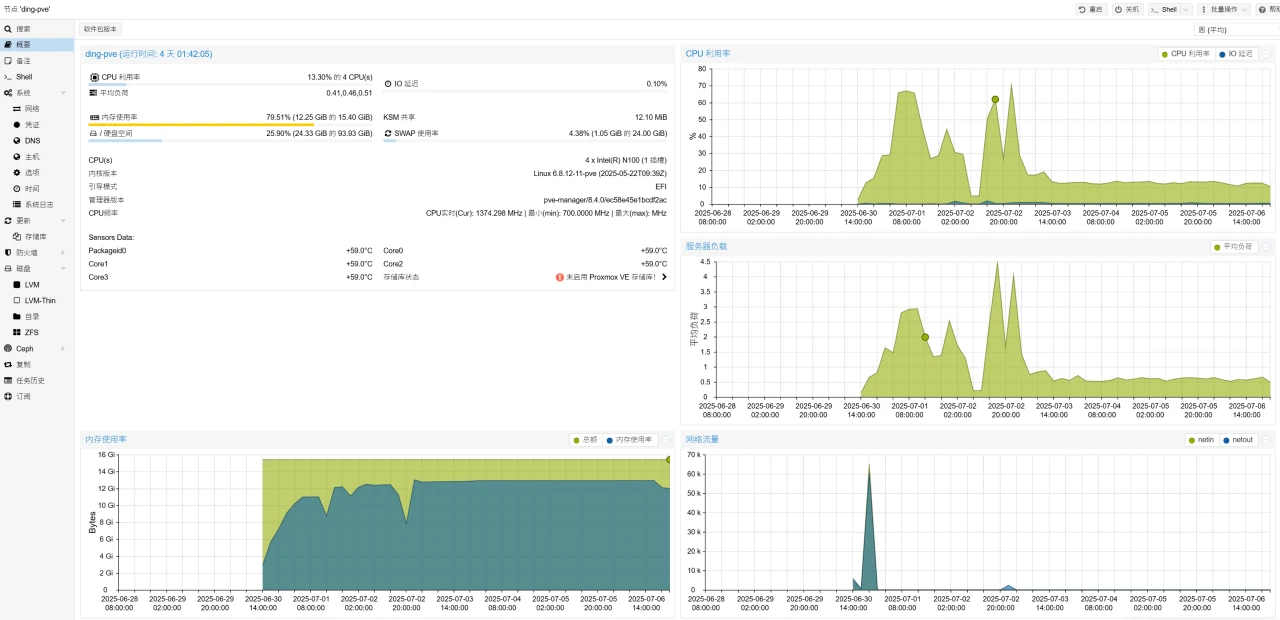

此后我还安装了 Home Assistant OS。不过 16 GB 的内存也基本上到极限了。可惜 CPU 支持的最大内存容量就是 16 GB，也没有扩展的空间了。

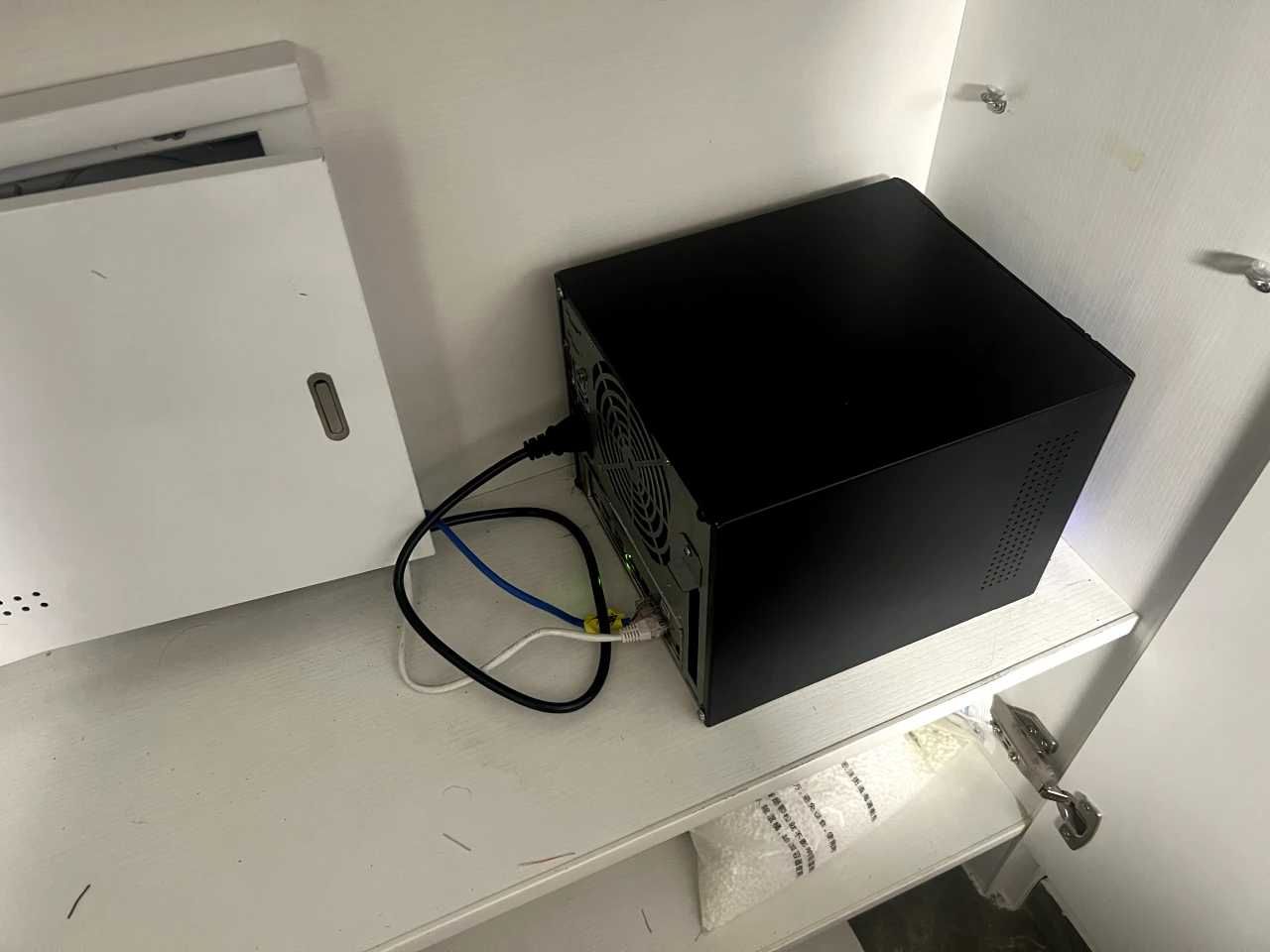

到这里就算完成了，我就放心地把它放到弱电箱了。

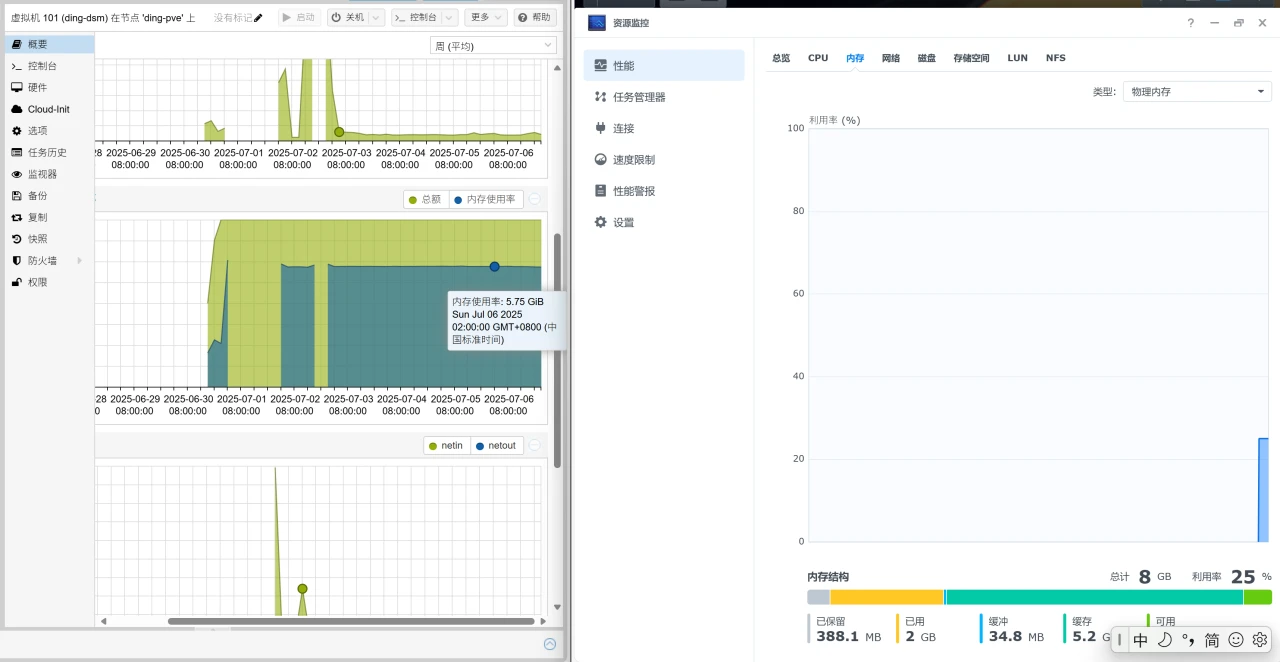

说实话我觉得很奇怪，PVE 里面的内存占用率远高于虚拟机里面显示的。网上说是因为有硬件直通，但是再怎么样也不应该差这么多吧。

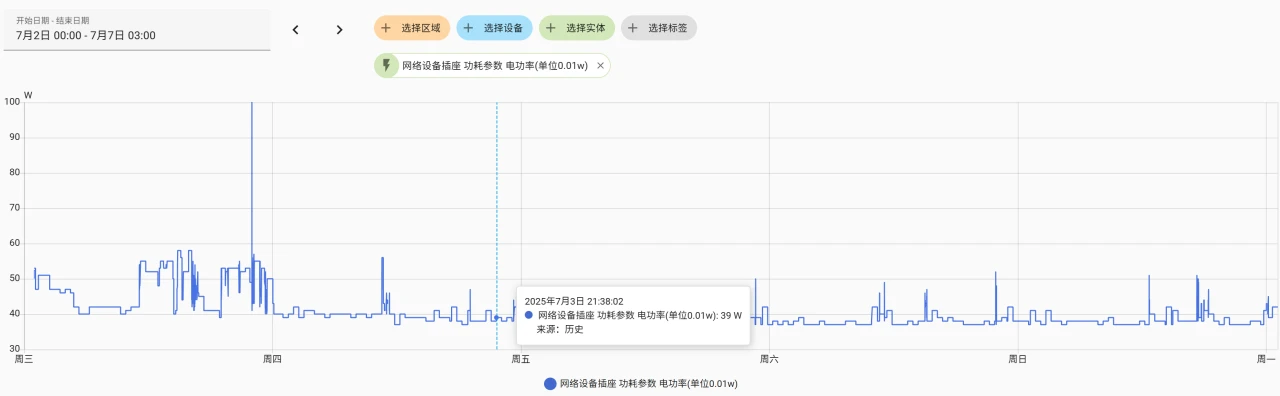

作为 24 小时运行的设备，我也在意它的能耗。我接了三块机械盘，除了刚配置好那段时间能耗大，其余时间，待机能耗在 40 W 左右，峰值也很少在 50 W 以上。虽然不如以前的 NAS 节能，但是考虑到这是台 AIO 设备，同时包含了以前软路由的功能，也能说得过去。
这次总计花费 1071.14 元（买多的配件也记在内），说实话有点多。但毕竟这是台 AIO 的设备，把换下来的软路由卖二手的话，还是可以的。
搞完这些，已经是 7 月 2 日了。第二天过生日，我自己也是好好地犒劳了自己。
